威而信CA35圓度儀

威而信CA35圓度儀可測各種規則、不規則的環形工件的圓度、圓柱度、錐度、直徑、直線度、同心度、同軸度、平面度、平行度、垂直度、跳動量、頻譜分析......

品牌：威而信

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介
product presentation

商品名稱	威而信圓度儀
型號	CA35
最大測量直徑	400mm
主軸徑向誤差	（0.025+5H/10000）μm
供應 商	佛山市精測計量?jī)x器設備有限公司

產品概述
product presentation

威而信CA35圓度儀

主要功能：

　　圓度儀可測各種規則、不規則的環形工件的圓度、圓柱度、錐度、直徑、直線度、同心度、同軸度、平面度、平行度、垂直度、跳動量、頻譜分析、波高分析、偏心、缺口剔除、表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)等。

　　圓度儀評定方式(4種)：最小區域法、最小二乘法、最小外接圓法、最大內切圓

　　圓度儀濾波檔位：2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、

　　濾波形式：高斯(ISO標準)、2RC

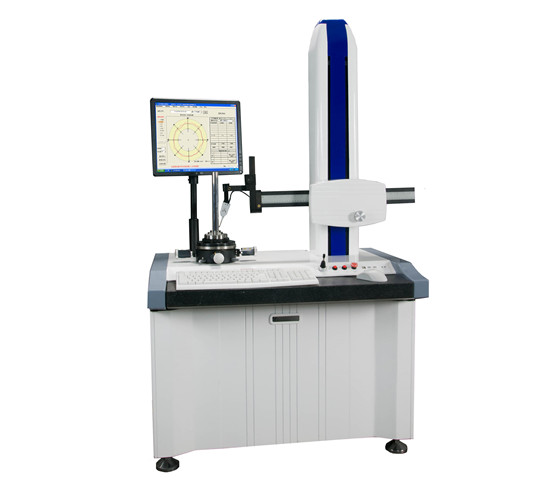

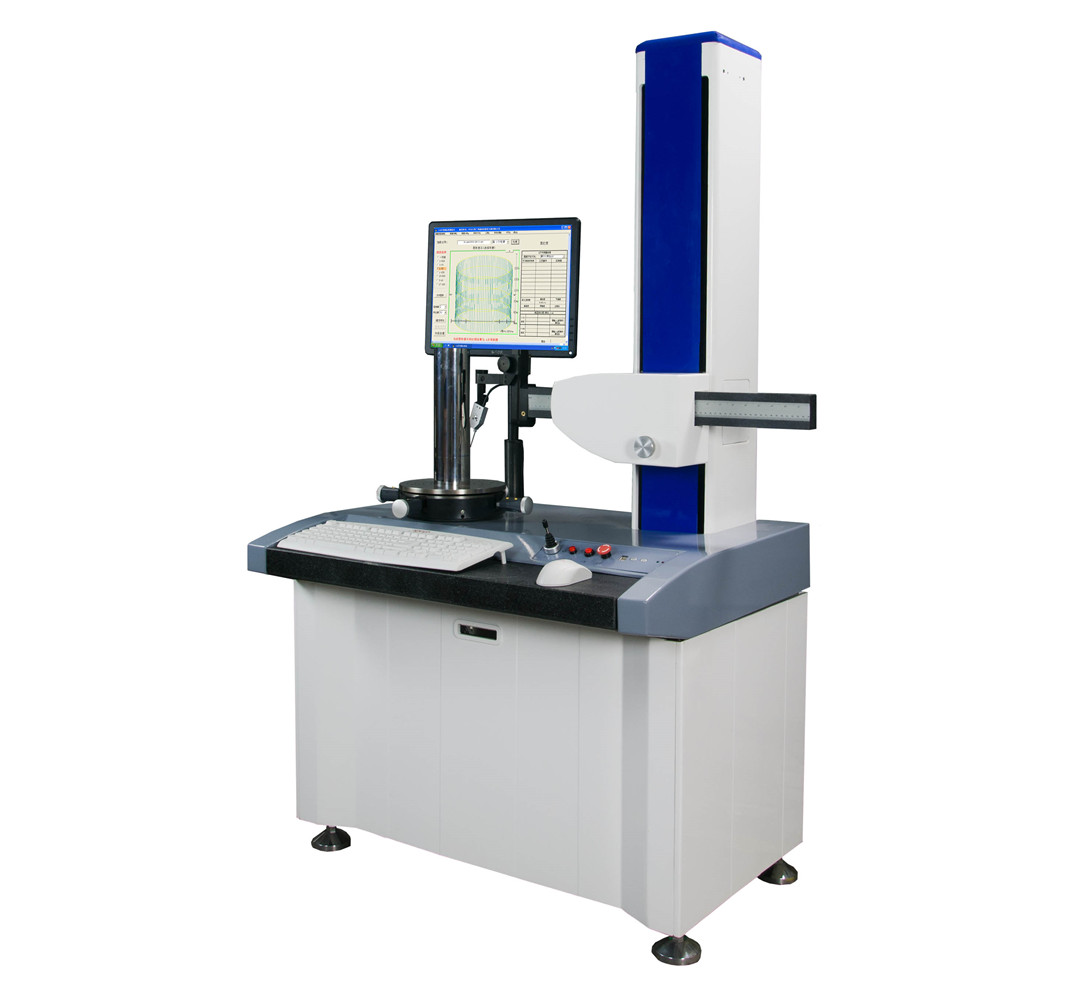

產品圖片

PRODUCT DISPLAY

技術參數
technical parameter

測量項目
測量項目	可測環形工件的圓度、同軸度、同心度、跳動量、垂直度、平行度、平面度、表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)、頻譜分析、波高分析等
測量范圍
最大測量直徑	φ400mm
最大測量高度	550mm
主軸精度
主軸徑向誤差	±(0.025+5H/10000)μm H=到工作臺高度
主軸軸向誤差	±(0.025+6X/10000)μm X=到主軸中心距離
工作臺
臺面直徑	φ220mm
調整范圍	調偏心±2mm ; 調水平±1°
回轉直徑	φ400mm
旋轉速度	0-12轉/分
水平臂（橫導軌）
水平移動距離	180mm
移動精度	2um/150mm
傳感器
量程	500μm (半徑差)
分辨率	0.005μm
測針形狀	2mm寶石球測頭（有更多直徑可選擇）
測力	1-12g
數據采集
數據采集	14400點/周（國際通用）
放大倍率
放大倍率	20萬倍自動
評定方法
評定方法	LSC（最小二乘法）、 MZC（最小區域法）、 MIC（最大內切圓法）、 MCC（最小外接圓法）
濾波值
濾波值	1-500、1-150、1-50、1-15、upr
數據分析處理
頻譜分析	圓度儀分析不同頻率成分的幅值
異常數據剔除	手動或自動剔除異常數據，如毛刺、孔及凸點等
文件管理	圓度儀測量數據自動保存，可刪除
數據打印	可選用單個或多個測量結果同頁打印模式
