日本三豐圓度/圓柱度儀RA-H5200AH

日本三豐圓度/圓柱度儀RA-H5200AS擁有自動調心/調水平功能的高性能自動型，其精度達到世界最高水平。......

品牌：日本三豐

價格：根據配置詳細報價

全國熱線

13889943666

產品簡介
product presentation
精測儀器
商品名稱 日本三豐圓度/圓柱儀
型號 RA-H5200AS/AH
最大測量直徑 Φ400µm
旋轉精度 (0.02+3.5H/10000)µm
供應商 佛山市精測計量儀器設備有限公司
產品概述
product presentation
精測儀器

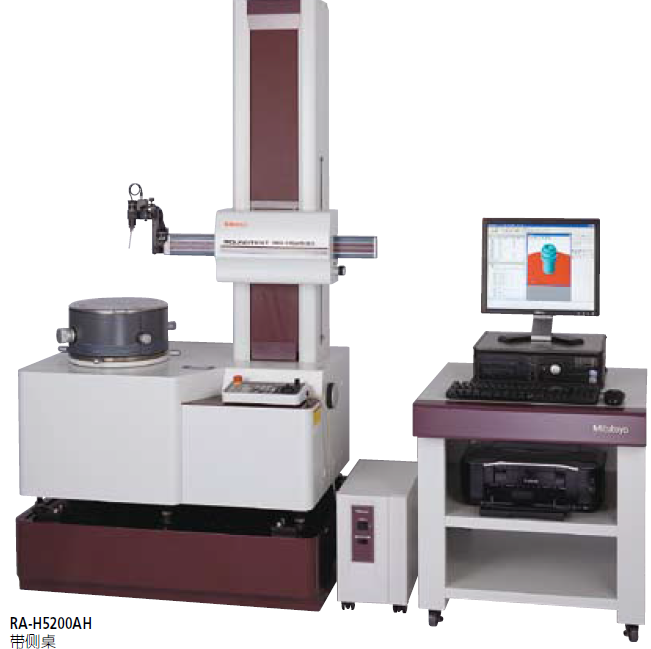

日本三豐圓度/圓柱度儀RA-H5200AH

擁有自動調心/調水平功能的高性能自動型，其精度達到世界最高水平。


• 三豐圓度儀采用帶有高剛性空氣軸承的轉臺，達到行業領先的旋轉精度(0.02+3.5H/10000)μm。

• 圓度儀高速自動調心/調水平功能有助于大大減少設置所需的時間。

• 分析程序(ROUNDPAK)采用Windows操作系統，提供用戶友好界面，而且通過使用鼠標和圖標選擇可輕松進行操作。

• 這是一個全自動型號，自零件程序調用、調心/調水平、測量、計算至打印的各個環節均能自動處理。

• 三豐圓度/圓柱儀RA-H5200AS無需改變檢出器的位置，就能連續測量內/外徑。 (內徑高達 ø50mm)

• 轉臺的自動定位功能，可在轉臺轉動及滑動部/柱移動的同時自動進行測量。

• X軸追蹤測量功能擴大了測量范圍。當圓度/圓柱度位移或滑動部/立柱移動獲得的錐度太大時，使用此功能。(追蹤測量范圍: 5mm)

• 增強了結合工作臺旋轉和直線運動的螺旋式測量功能。可在一個測量周期內進行多個剖面測量，并可加載圓柱度或平面度數據作為一個連續的數據集。

• 日本三豐圓度儀高級圖形分析如功率譜圖可用。

• 三豐圓柱度儀檢出器支架內包含一個滑動機構。能夠通過單觸測量深孔厚壁工件，標準檢出器很難實現。為了便于測量，接觸點的位置要高于工件，然后再把檢出器支架調低。另外， 使用連續內徑/外徑測量功能， 可輕松測量內/外徑。

產品圖片
PRODUCT DISPLAY
精測儀器

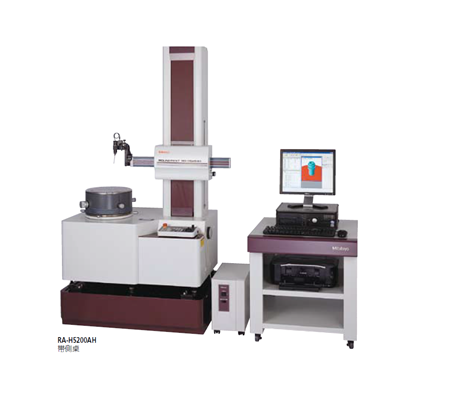

日本三豐圓柱度儀RA-H5200AS
技術參數
technical parameter
精測儀器

型號 RA-H5200AS                  RA-H5200AH






旋轉工作臺		 旋轉精度
(JIS B 7451-1997)		 徑向 (0.02+3.5H/10000)µm H: 為測量高度 (mm)
軸向 (0.02+3.5X/10000)µm   X: 到旋轉工作臺軸的距離 (mm)
旋轉速度 2, 4, 6, 10rpm (自動定心: 20rpm)
工作臺有效直徑 ø300mm
調心范圍 ±5mm
調水平范圍 ±1º
臺面最大承重 80kg (自動定心: 65kg)
最大測量直徑 ø400mm
最大工件直徑 ø680mm





垂直移動		 移動直線度
(λc2.5)		 窄范圍 0.05µm/100mm
寬范圍 0.14µm/350mm 0.2µm/550mm
與轉臺軸平行度(母線要素基準) 0.2µm/350mm 0.32µm/550mm
水平移動(從工作臺上部) 350mm 550mm
定位速度 最大: 60mm/s (測量時: 0.5, 1, 2, 5mm/s)
最大檢測高度 350mm 550mm
最大檢測深度 (使用標準測頭) ø32×85mm (深度)
ø7×50mm (深度)


X軸		 直線度 (λc2.5) 0.4µm/200mm
與轉臺軸垂直度 (母線要素基準) 0.5µm/200mm
移動范圍 225mm (–25mm ~ +200mm 從旋轉中心)
定位速度 最大: 50mm/s (測量時: 0.5, 1, 2, 5mm/s)



檢出器		 測力 約 10 - 50mN, 1 - 5 級
標準測桿, 材質 ø1.6mm 硬質合金
范圍 標準 ±400µm/±40µm/±4µm
追蹤 ±5mm
其他 帶IN/OUT切換功能、測力切換功能(5級切換)、測桿角度指示
(±45º),  Z軸方向沖擊探測功能、帶滑動式檢出器(3姿勢規格)


其他		 氣壓 0.39MPa
空氣消耗量 (標準狀態) 45L/min (120L/min 以上氣源)
重量 測量主體 650kg 670kg
防震臺架 170kg
