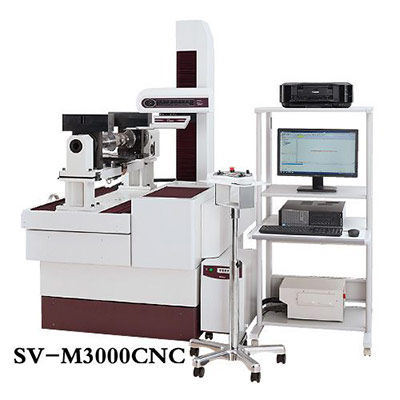

三豐MITUTOYO粗糙度儀SV-M3000CNC的X1.Y和Z2軸的驅動速度最高可達200mm/秒，實現高速定位，滿足多輪廓/多工件的測量任務。......
品牌：日本三豐
價格：根據配置詳細報價
13889943666
| 商品名稱 | 日本三豐粗糙度儀 |
| 型號 | SV-M3000CNC |
| 測量范圍 | 200mm |
| 分辨率 | 0.05um |
| 供 應 商 | 佛山市精測計量儀器設備有限公司 |
• X1.Y和Z2軸的驅動速度最高可達200mm/秒，實現高速定位，滿足多輪廓/多工件的測量任務。
• 通過X軸與Y軸方向二軸同步控制可進行傾斜平面測量。* 使用SV-3000CNC時，需要Y軸桌臺(可選)。
• 粗糙度儀配有a軸的機型，通過電動傾斜驅動裝置可對水平或傾斜表面進行連續測量。
• 裝配Y軸工作臺的機型，可通過Y軸軸向定位，擴展到多工件測量。
• 三豐粗糙度儀Z1-軸檢出器可選擇4mN或0.75mN的測量力。
• 粗糙度儀所有連接電纜均納入測量儀器，以消除測量過程中的不便之處。
• Z1軸檢出器包含一個防撞安全裝置，因此檢出器觸碰到工件或夾具時，機器將會自動停止運行。
• 超級表面粗糙度儀SV-3000CNC(帶可移動Y軸立柱裝置的CNC表面粗糙度儀)可測量發動機組、機軸等大型/重型工件。
• 粗糙度儀通過可選的外部控制功能(外部I /O)，可以實現PLC(可編程控制器)雙向通訊(RS-232C)。
|
X1 軸 (驅動部) |
測量范圍 | 200mm | ||
| 分辨力 | 0.05µm | |||
| 長度基準 | 反射型線性編碼器 | |||
| 驅動速度 | CNC | 最大200mm/s | ||
| 操縱桿 | 0 - 50mm/s | |||
| 測量速度 | 0.02 - 2mm/s | |||
|
直線度 |
使用標準檢出器 | 0.5µm/200mm | ||
| 使用長程檢出器 | 0.7µm/200mm | |||
| 使用旋轉型 檢出器 | 上/下方向 | 0.5µm/200mm | ||
| 前/后方向 | 0.7µm/200mm | |||
|
Z2 軸 (立柱) |
測量范圍 | 500mm | ||
| 分辨力 | 0.05µm | |||
| 長度基準 | 反射型線性編碼器 | |||
| 驅動速度 | CNC | 最大200mm/s | ||
| 操縱桿 | 0 - 50mm/s | |||
|
Y 軸 |
測量范圍 | 800mm | ||
| 分辨力 | 0.05µm | |||
| 長度基準 | 反射型線性編碼器 | |||
| 驅動速度 | CNC | 最大200mm/s | ||
| 操縱桿 | 0 - 50mm/s | |||
| 測量速度 | 0.02 - 2mm/s | |||
|
直線度 |
使用標準檢出器 | 窄范圍 0.5µm/50mm | ||
| 寬范圍 2µm/800mm | ||||
| 使用長程檢出器 | 窄范圍 0.7µm/50mm | |||
| 寬范圍 3µm/800mm | ||||
| 使用旋轉型檢出器 (上/下方向) | 窄范圍 0.7µm/50mm | |||
| 寬范圍 3µm/800mm | ||||
|
基座裝置 |
基座尺寸 (W×D) | 600×1500mm | ||
| 基座材料 | 鋼 | |||
| 最大臺面承重 | 300kg | |||
三豐公司在確保粗糙度儀質量的同時,為了讓用戶安心使用,所有測量儀器出庫都經過嚴格檢查！
佛山精測銷售的粗糙度儀保證原廠正品！ 若有任何質量問題可包修、包換、包退
