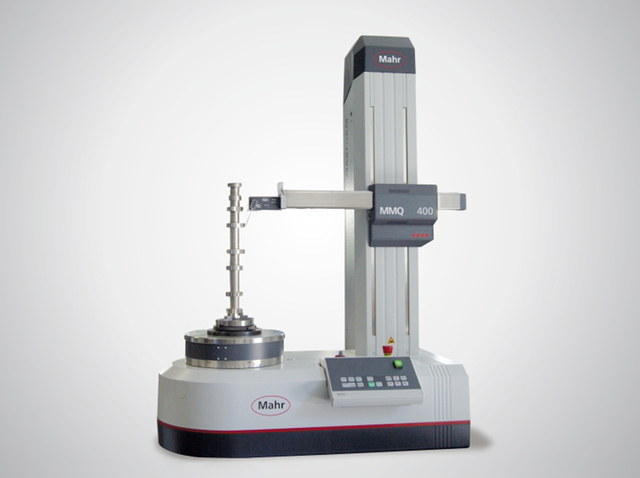

德國馬爾圓度儀MarFormMMQ400量測功能有真圓度、偏轉度、偏擺度、同心度、同軸度、圓筒度、真直度等。Z和X方向的高精度測量軸使各種形狀的測量任務成為可能。......
品牌：德國馬爾
價格：根據配置詳細報價
13889943666
| 商品名稱 | 德國馬爾圓柱度儀 |
| 型號 | MarForm MMQ 400 |
| Z 軸測量范圍 | 900mm |
| 圓度偏差 | 0.01+0.00025µm |
| 供應商 | 佛山市精測計量儀器設備有限公司 |
適用于按照DIN ISO 1101標準進行大批量工件的測量評估。
Z和X方向的高精度測量軸使各種形狀的測量任務成為可能。各種不同版本的MarForm MMQ 400可用于測量
高精度工件
長工件
大型和重的工件
適用于
生產車間或精度測量室
MarForm MMQ400 具有不同的模塊，可根據您的要求進行優化組裝：
電動以及手動調心調平工作臺
垂直軸（Z）具有900mm，500mm或350mm的測量長度
水平軸（X）具有180 mm 或280 mm的測量長度，在X和Z軸配有光柵尺。對測量點的精確、可重復定位可降低對測量的影響
手動或全自動探頭具有靈敏的測量回路，高線性和低測力
指定輪廓的快速測量配有路徑控制
技術數據
適用范圍
模具
電子
塑膠
五金
家具
汽配
| 技術參數 | MMQ 400-2 | MMQ 400-2/280/500/CNC/Scale | MMQ 400-2/180/350/CNC/Scale |
|---|---|---|---|
| 圓度偏差（µm+µm/mm 測量高度） | 0,01 + 0,00025 | 0,01 + 0,00025 | 0,01 + 0,00025 |
| 圓度偏差（µm+µm/mm 測量高度） | 0,02 + 0,0005 | 0,02 + 0,0005 | 0,02 + 0,0005 |
| 軸向跳動偏差（µm+µm/mm 測量半徑） | 0,02 + 0,0001 | 0,02 + 0,0001 | 0,02 + 0,0001 |
| 軸向跳動偏差（µm+µm/mm 測量半徑） | 0,04 + 0,0002 | 0,04 + 0,0002 | 0,04 + 0,0002 |
| 調心調平工作臺 | 自動 | 手動/自動 | 手動/自動 |
| 工作臺直徑 (mm) | 285 | 285 | 285 |
| 工作臺負載，居中 (N) | 400 | 600 | 600 |
| 速度 (rpm) 50 Hz / 60 Hz | 0.2-15 | 0.2-15 | 0.2-15 |
| 測量路徑，機動 (mm)，Z 軸 | 900 | 500 | 350 |
| 直線度偏差/100 mm 測量路徑 (µm)，Z 軸 | 0.15 | 0.15 | 0.15 |
| 直線度偏差/總測量路徑 (µm)，Z 軸 | 0.9 | 0.4 | 0.3 |
| 跟蹤方向的平行度偏差 Z-/C-軸 (µm) | 2 | 0.8 | 0.5 |
| 測量速度 (mm/s)，Z 軸 | 0,1-30 | 0,1-30 | 0,1-30 |
| 定位速度 (mm/s)，Z 軸 | 0,5 -100 | 0,5 -100 | 0,5 -100 |
| 測量路徑，機動 (mm)，X 軸 | 280 | 280 | 180 |
| 直線度偏差 /av.100 mm 測量路徑 (µm)，Z 軸 | 0.5 | 0.5 | 0.4 |
| 直線度偏差/總測量路徑 (µm)，X 軸 | 1.5 | 1.5 | 0.8 |
| 垂直度 Y-/C-軸 (µm) | 2 | 2 | 1 |
| 定位速度 (mm/s)，X 軸 | 0,5-30 | 0,5-30 | 0,5-30 |
| 測量速度 (mm/s)，X 軸 | 0,5-10 | 0,5-10 | 0,5-10 |
使用 MarWin 評估軟件進行活塞測試
利用 MarWin 進行軸扭轉測試和分析
凸輪輪廓測試
利用輪廓數據進行桿到桿的變量分析
輪廓測量和評定
路徑控制 (MCPC)
形狀評定

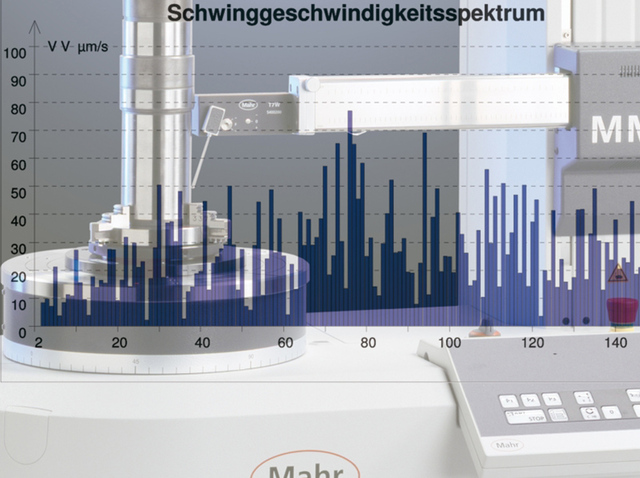

震動速率分析
主圓度波紋度 (MBN 10455)
版本：

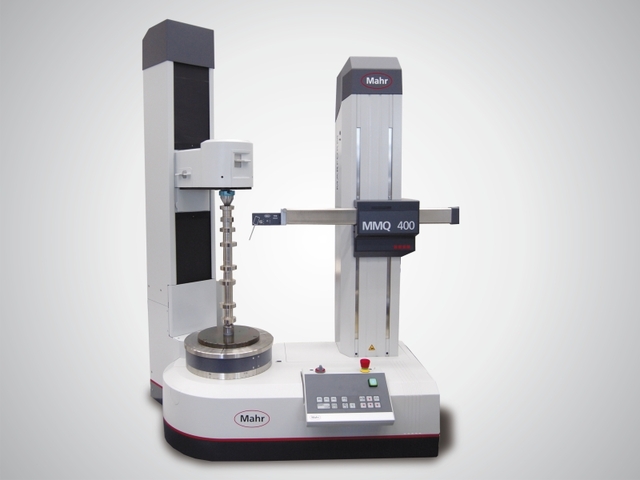

MarForm MMQ 400-2 有七種不同版本，可滿足您的不同要求，是所有任務的理想選擇：
配備機動或手動調心調平工作臺，
垂直軸 (Z) 有 500 mm 或 900 mm 測量長度，水平軸 (X) 有 280 mm 測量長度，或
垂直軸 (Z) 有 350 mm 測量長度，水平軸 (X) 有 180 mm 測量長度
借助線性軸 X 和 Z 中的數字路徑測量系統，可提供最佳的測量可重復性
選配機動尾座

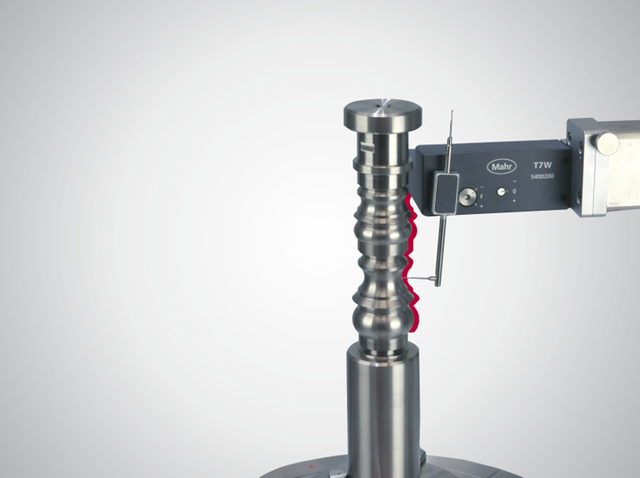

MarForm MMQ 400-2 提供帶手動調心調平工作臺的半自動測量站型號和配備機動調心調平工作臺與 T7W 測頭的全自動測量站型號，是無操作員干預對零件進行精密測量的理想選擇。 T7W 測頭有一個機動旋轉軸，讓您可以逐漸將測頭移到任意接觸位置。它可用于測量柱形表面和端面。另外，作為零位置測頭，T7W 也可自動在內外尺寸測量或上下端面測量之間切換，無需操作員干預。無需操作員干預即可在復雜工件上完成全自動測量。T7W 測桿是可更換的。利用機動旋轉軸您也可創建多點測桿#96 如帶多個接觸元素的測桿#96 讓您能夠在一次測量中切換多個探針球幾何形狀。 結合檢查形位公差與監控粗糙度參數。利用 MarForm MMQ 400-2 在記錄典型粗糙度參數，如 Ra 和 Rz 的同時對工件進行形狀測試，無需更換測量站時重新固定工件。這是通過機動化、程序控制的紅寶石球狀測頭與粗糙度測頭 PHT 6-350 切換完成的。無需操作員干預，而且相關測頭將自動從垂直觸點移到水平位置。這是使用 T7W 形狀測試儀的機動旋轉軸完成的，該軸以 1° 的增量定位測頭。
