【測量投影儀】萬濠投影儀測量?jī)蓤A中間距的詳細使用方法講解如下：
時間:2021-07-26 15:11來源:萬濠投影儀技術部 作者:投影儀 點擊:
次
萬濠投影儀：是光、機、電一體化的精密高效測量?jī)x器。立式投影儀的工件印象可所以全正像也可認為倒像，測量簡易直觀，效率高。儀器光學質量出色。萬濠投影儀結構緊湊，外形簡潔美觀，經濟實用，可靠性好，坐標明值誤差可達(3+L/75)μm,它能夠高效的對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋，刀具等。在機械制造、電子、模具、儀器儀表和鐘表等行業都得到了廣泛的應用。
萬濠投影儀的使用方法：

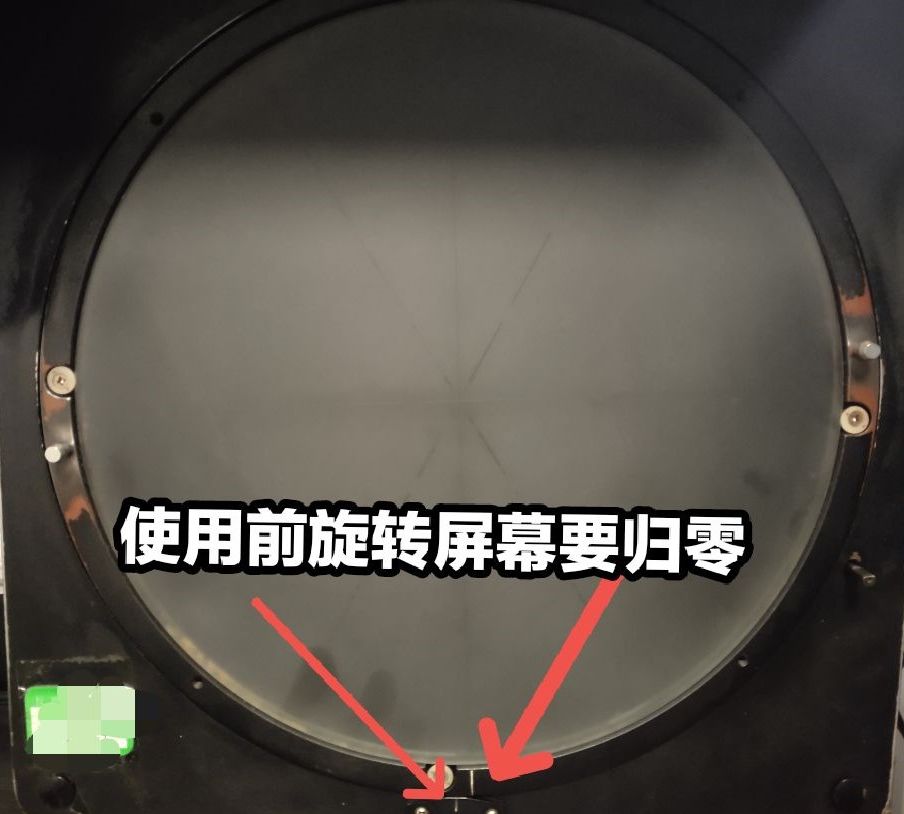

1.首先打開開關，打開燈光，然后旋轉屏歸零位，電子屏數值清零，但提醒一下小零件建議就在工作臺中間位置，這樣可以避免超出量程而需重新校對
（零位線對齊即可）
2.然后將工件放在旋轉工作臺上，微旋工作臺對準水平和垂直基準線（不規則工件根據需要可以只校對水平或者垂直基準）
3.測量開始 ：
♦ 首先，搖動X軸和Y軸找到第一個圓，然后搖動X軸手柄使第一個圓的的左切線對準垂直基準線，并且將X軸電子屏數值清零。（點擊一下數顯表的X按鈕）
♦ 繼續搖動X軸手柄使該圓的右切線對準垂直基準線，這時的X軸的計數即為該圓直徑了。
♦ 按下數顯表上1/2鍵再按下X鍵即可取得直徑一半，讀數也就是該的半徑。
♦ 搖動X軸手柄使第二個圓的左切線對準垂直基準線，電子屏的數值暫時不用留意。
♦ 這時按下如圖所示的ABS鍵，即相對坐標鍵，按下后指示燈亮，再按下X。鍵將X數值清零，這表示后面的X軸移動數值從里開始是相對起始點了。
♦ 搖動X軸手柄使該圓右切線對準垂直基準線，按如圖所示取和該圓半徑尺寸數值
♦ 這一步是最關鍵，反方向搖動X軸手柄，直到X。數值無限接近于零（能顯示為零更好）。
♦ 再次按下ABS相對坐標鍵，這時指示亮燈滅，X。的顯示數值即為兩圓的中心距了。
這就是怎么用投影儀測量?jī)蓚€(gè)圓的中心距的方法了。
