萬濠投影儀燈泡如何更換？超詳細步驟解答

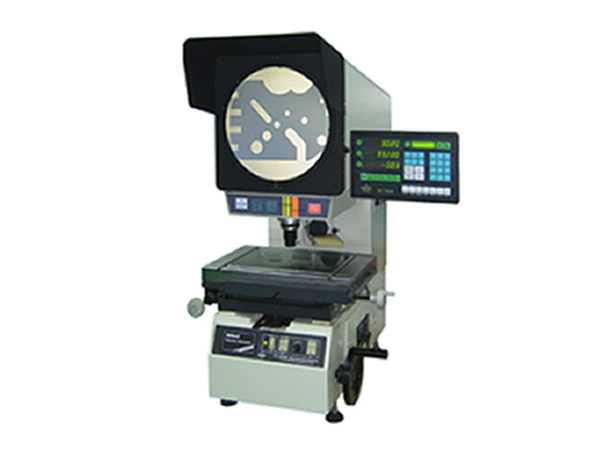

　　萬濠投影儀是光、機、電一體化的精密高效測量儀器。立式投影儀的工件印象可所以全正像也可認為倒像，測量簡易直觀，效率高。儀器光學質量出色。萬濠投影儀結構緊湊，外形簡潔美觀，經濟實用，可靠性好，坐標明值誤差可達(3+L/75)μm,它能夠高效的對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋，刀具等。在機械制造、電子、模具、儀器儀表和鐘表等行業都得到了廣泛的應用。


　　萬濠投影儀照明燈泡的更換和調整：

　　1)恢復性調整


　　取下物鏡，翻開透射照明燈，若燈絲像不在屏中心或燈絲像很模糊，則翻開右下小側門，當屏上燈絲像根本清晰時擰緊螺絲1.裝上物鏡便可以使用了。


　　2)更換燈泡的方法


　　翻開側門，松開螺絲1取出整個燈組。松開瓷燈座6上螺絲更換燈泡并擰緊螺絲恢復原位。眼睛在燈組上方調查燈泡與它經凹面反射鏡9所成的像，若不重合，則松開螺絲5.左右拉伸使燈絲像在左右方向重合，擰緊螺絲5.松開螺絲2、7.使燈架3移動或傾斜，使燈絲像在前后方位重合，擰緊螺絲。


　　3)反射照明的調整


　　翻開反射照明光源，使反射聚光鏡上下移動，當它與半透半反鏡等高時，擰緊手輪。將工件置于作業臺上，并位于反射照明光斑內，調好焦，此時屏上呈現工件外表印象。旋轉反射聚光鏡筒以使照在工件上的光斑較亮堂，工件印象將更顯著。
