表面粗糙度測量?jī)xSHT-180

表面粗糙度測量?jī)xSHT-180適用于實驗室和生產現場，可測量多種機加工零件的表面粗糙度，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等，根據選定的測量條件計算相應的參數......

品牌：

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介
product presentation

商品名稱	表面粗糙度測量?jī)x
型號	SHT-180
測量范圍	200um
分辨率	0.05um
供應 商	佛山市精測計量?jī)x器設備有限公司

產品概述
product presentation

表面粗糙度測量?jī)xSHT-180

表面粗糙度測量?jī)x適用于實驗室和生產現場，可測量多種機加工零件的表面粗糙度，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出測量結果和輪廓圖形。

　　主要特點:

　　1、機電一體化設計，體積小，重量輕，使用方便;

　　2、高精度電感傳感器;

　　3、采用DSP芯片進行控制和數據處理，速度快，功耗低;

　　4、GAUSS濾波器;

　　5、128×64 點陣OLED液晶屏

　　6、內置鋰離子充電電池及充電控制電路，容量高、無記憶效應，連續工作時間大于20小時;

　　7、具有自動關機、記憶及各種信息;

　　8、可選配曲面?zhèn)鞲衅鳌⑿】讉鞲衅?、測量平臺、接長桿等附件

　　9、兼容ISO、DIN、ANSI、JIS多個國家標準;

　　10、系統語言可中英文切換，開機默認中文系統

　　11、單位可按順序更改：工制→英制;默認值為工制。

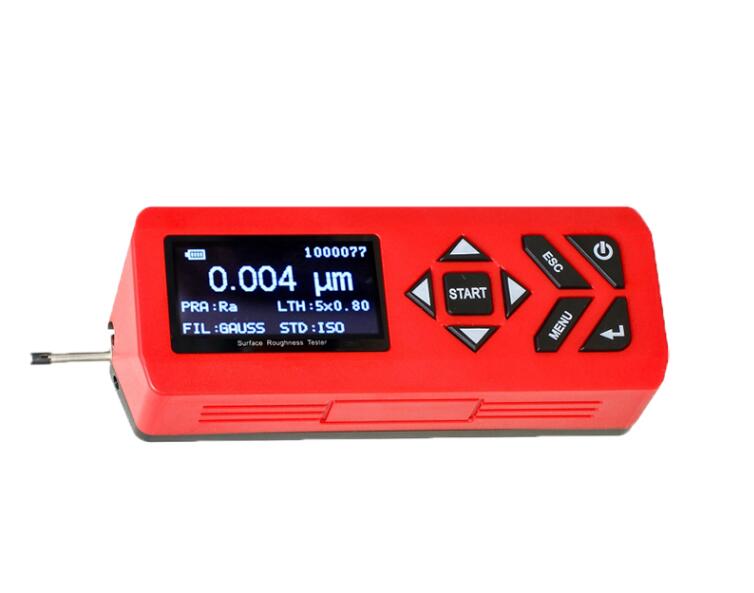

產品圖片
Product presentation

技術參數
technical parameter

名稱		參數
測量范圍	Z軸（垂直）	200μm
	X軸（水平）	15mm
分辨率	Z軸（垂直）	0．01μm/±20μm
		0．02μm/±40μm
		0．04μm/±80μm
測量項目	參數	Ra、Rq、Rsm、Rsk、Rz、Rt、Rp、Rv、Rc、Rco
	標準	ISO,ANSI,DIN,JIS
	圖形	支承率曲線，粗糙度輪廓，直接輪廓
濾波器		GAUSS濾波器
取樣長度		0.25,0.8,2.5mm
評定長度		Ln= lr×n n=1~5
傳感器	測量原理	位移式差動電感式
	觸針	天然金剛石，90錐角，5μm針尖半徑
	測力	<4mN
	導頭	硬質合金，滑行方向半徑45mm
	滑行速度	lr=0.25, Vt=0.135mm/s
		lr=0.8, Vt=0. 5mm/s
		lr=2. 5, Vt=1mm/s
		返回 Vt=1mm/s
示值誤差		不大于±10%
示值變動性		不大于6%
電源		內置鋰離子充電電池，用DC5V,800mA充電器充電
外形尺寸		158x63.5x46mm
重量		約300g
工作環境		溫度：- 20℃ ~ 40℃ 濕度：< 90% RH
儲存運輸環境		溫度：- 40℃ ~ 60℃ 濕度：< 90% RH

參數	顯示范圍
Ra,Rq	0.005μm ~ 16μm
Rz,R3z,Ry,Rt,Rp,Rm	0.02μm ~ 160μm

標準配置：

SHT-180粗糙度儀主機	1臺	標配傳感器	1個
多刻線標準樣塊	1塊	可調支架	1個
電源適配器	1套	說明書	1個
合格證	1個	保修卡	1個
