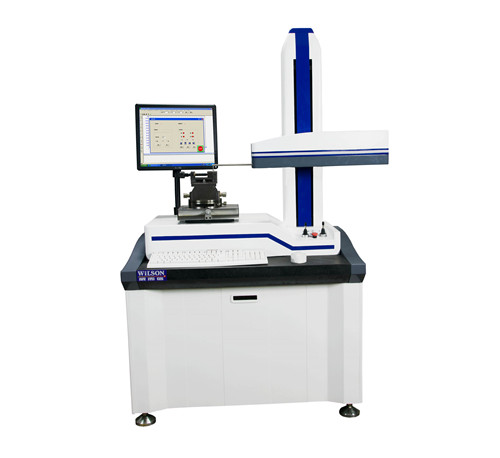

MMD-220B威而信經濟型輪廓儀可測各種精密機械零件的素線輪廓形狀參數(shù)，角度處理(坐標角度、直線夾角)、圓弧處理(圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等點線處理、直線......
品牌：威而信
價格：根據(jù)配置詳細報價
13889943666
| 商品名稱 |
經濟型輪廓儀 |
| 型號 | MMD-220B |
| X軸測量范圍 | 220mm |
| X軸測量精度 | ±（1.5+2L/100）μm |
| 供 應 商 | 佛山市精測計量儀器設備有限公司 |
可測各種精密機械零件的素線輪廓形狀參數(shù)，角度處理(坐標角度、直線夾角)、圓弧處理(圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等點線處理、直線度、槽深、槽寬、溝邊距、溝心距、水平距等參數(shù)。
模具
電子
塑膠
五金
配件
汽配
| 測量范圍 | |
| X軸（橫導軌） | 220mm |
| Z1軸（傳感器） | 40mm |
| Z軸（立柱） | 500mm |
| 測量精度 | |
|
X軸 (L=X軸導軌移動距離) |
±(1.2+L/100)μm |
|
Z1軸 (H=Z1軸方向測量高度) |
±(1.5+3H/100)μm |
| X軸水平臂 | |
| 直線度 | 1.5μm/200mm |
| 光柵分辨率 | 0.1μm |
| 光柵產地 | 進口 |
| Z1軸傳感器 | |
| 分辨率 | 0.05μm |
| 傳感器類型 | 光柵傳感器 |
| 產地 | 進口 |
| 移動方向 | 前/后 雙方向 |
| 測力 | 0.5-6g |
| 測針針尖 | 硬質合金 R：0.05mm、0.01mm |
| 爬坡角度 | 上升77度 下降88度 |
| 速度 | |
| 測量速度 | 0.1mm/s,0.2mm/s,0.5mm/s（自定義） |
| 定位速度 | 0.1mm/s,0.2mm/s,0.5mm/s（自定義） |
| 圖形放大/縮小 | |
| 圖形放大 | 可任意縮小、放大 |
| 綜合調整臺 | |
| 綜合調整臺 |
X軸水平傾斜調整范圍：±30° Y軸方向調整范圍：±7.5mm Z軸回轉可調360度（帶微調裝置） |
