三豐輪廓儀CV-2100N4

三豐輪廓儀CV-2100N4 218 系列Contracer(輪廓儀)CV-2100 系列高精度+ 高功能+ 高可操作性= 輪廓測量?jī)x......

品牌：日本三豐

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介
product presentation

商品名稱	日本三豐輪廓儀
型號	CV-2100N4
測量范圍	100mm
指示精度	（2.5+0.2L）um L：測量長度
供應 商	佛山市精測計量?jī)x器設備有限公司

產品概述
product presentation

三豐輪廓儀CV-2100N4

218 系列Contracer(輪廓儀)CV-2100 系列

高精度+ 高功能+ 高可操作性= 輪廓測量?jī)x

卓越的操作性和多功能性掀起輪廓測量系統的新境界!徹底分析了輪廓測量系統的全部操作，更新了功能。

實現『簡便· 準確· 快速』測量的輪廓形狀測量?jī)xCV-2100N4

• 與測量操作相關的配置集中設置在主機前面，大幅減少了操作流程。

• 輪廓儀對X 軸位置定位時，可在全測量范圍內通過電動飛梭輪粗微調整，輕松進行。

• 輪廓儀裝配了新開發的可以簡便快速垂直移動的臺架(僅CV-2100M4 裝配)，Z 軸方向的測量高度可以輕松快速的接近或退避。

• Z1 軸(檢出器) 裝配了新開發的高精度圓弧標尺。直接讀取測針尖端的圓弧軌道，能縮小檢出器導致的誤差，確保高精度和高分辨力。無需像模擬檢測方式那樣切換測量倍率，或在每次調整倍率時進行校正操作，可在全測量范圍內進行測量。

• 三豐輪廓儀可根據用途選擇CV-2100M4/N4 主機，選配數據處理裝置(筆記本或臺式電腦)。

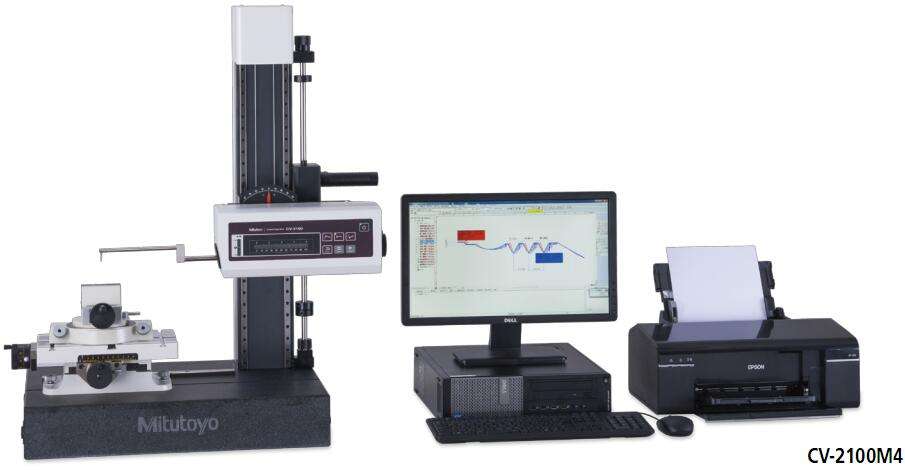

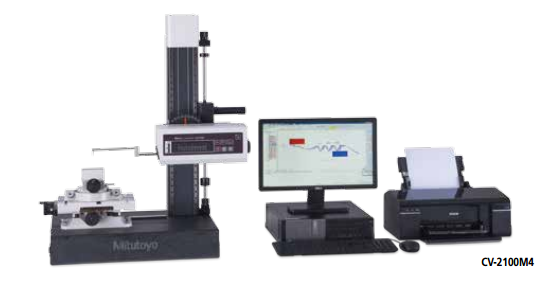

產品圖片
Product presentation

(參考圖片）

技術參數
technical parameter

		CV-2100M4	CV-2100N4
測量范圍	X軸	100mm
	Z1軸 (檢出器)	50mm
上下移動量 (Z軸立柱)		350mm	—
X軸傾角范圍		±45º
分辨力	X軸	0.1µm
	Z1軸	0.1µm
驅動方式	X軸	電動 (0 - 20mm/s)
	上下移動 (Z軸立柱)	手動 (快速上下動、微動)	—
測量速度		0.02~5mm/s
直線精度 (X軸水平位置時)		2.5µm/100mm
指示精度 (20ºC)	X軸	± (2.5+0.02L) µm L：測量長度 (mm)
	Z1軸	±(2.5+\|0.1H\|) µm H=為水平位置上的測量高度±25mm以內
測量方向		向前/向后
測量面方向		向下
測力		30±10mN (3gf)
測針跟蹤角度(以標準配件測針為例)		向上77º、向下87º (根據表面粗糙度而定)
尺寸 (幅度×深度×高度)		745×450×885mm	651×143×138.5mm
重量		145.8 kg	5.8 kg
