日本三豐杠桿百分表各部位名稱圖解！超詳細

三豐杠桿百分表

• • 可以方便的測量普通指示表難以測量的凹面。

  • 采用非分離結構實現測量方向自動返轉。

  • 由于表盤與帶有O型圈的鏡片一體式設計，指示表具有防水防塵性能。

  • 防眩平面鏡片帶有防劃涂層。

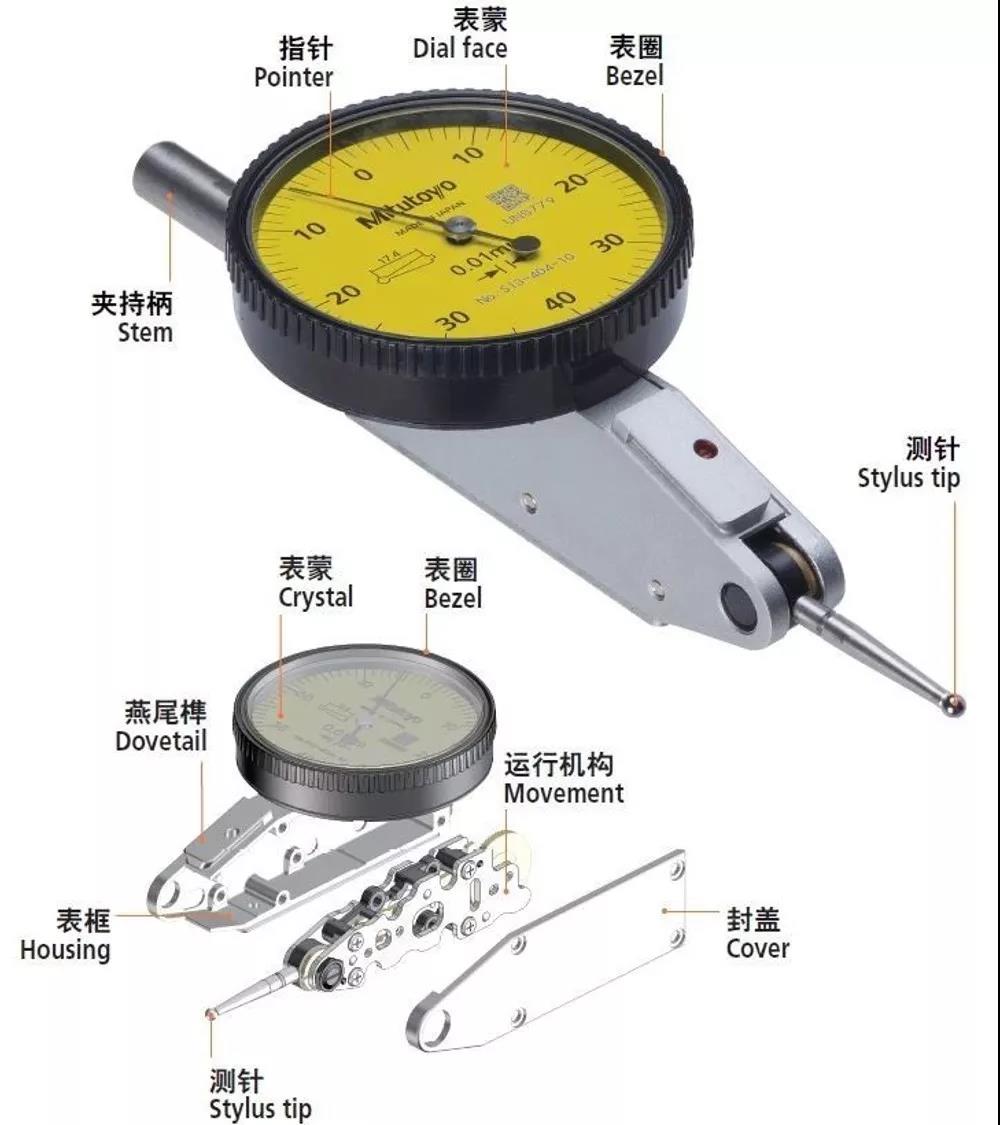

  關于三豐杠桿百分表各部位的名稱您都了解嗎？下面由精測儀器量具部為您提供詳細的圖解：





  （上圖為通用型例）


  杠桿指示表TI系列具備優異的耐用性、靈敏性和可視性，下面將從結構為您講解：

  1.關于表蒙、表框


  1.1 采用多涂層鍍膜處理，不易反射外部光線的平面表蒙，良好的可視性得到保證。并且具備優異的抗劃痕、抗污損能力，超強的耐用性讓您安心使用。

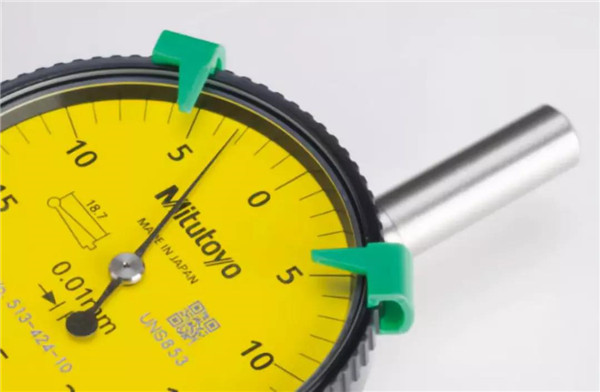

  1.2 可安裝限位指針（選件），便于確認尺寸公差的上限制、下限值。



  2.關于表盤


  2.1 表圈與表蒙的一體化結構，有效防止防削液、塵埃和油污進入表盤內部。

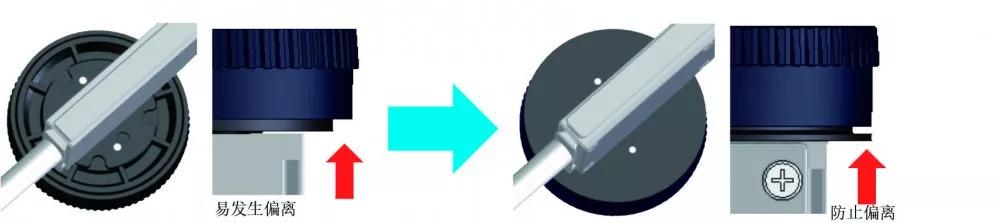

  2.2 追加凸緣設計，將其安裝在軸承支架上，杜絕表圈因受外力而發生意外偏離的情況。
•

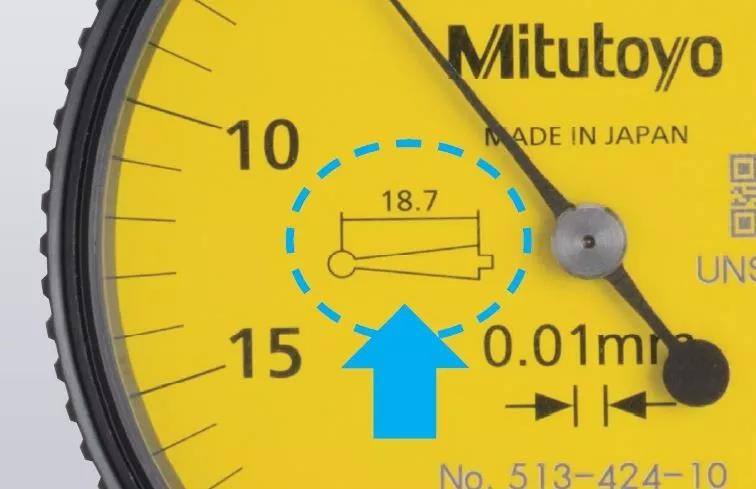

• 2.3 由于杠桿表不可使用長度不同的測針，因此在表盤上標明測針的長度，您不用擔心安裝錯誤。
•
• 3.關于測頭測針
•

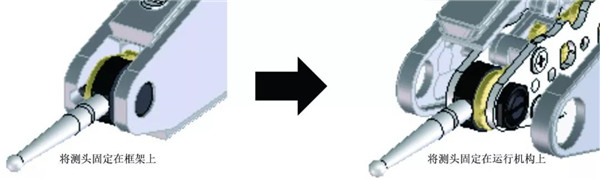

  3.1 采用創新的結構設計，減少測頭固定部的晃動，螺紋部不外露、測頭固定部螺絲不易松動，延長使用壽命。
•
•
• 3.2 新設計固定方式減少了晃動和齒輪間嚙合間隙的變化，實現長期保持良好的靈敏性。

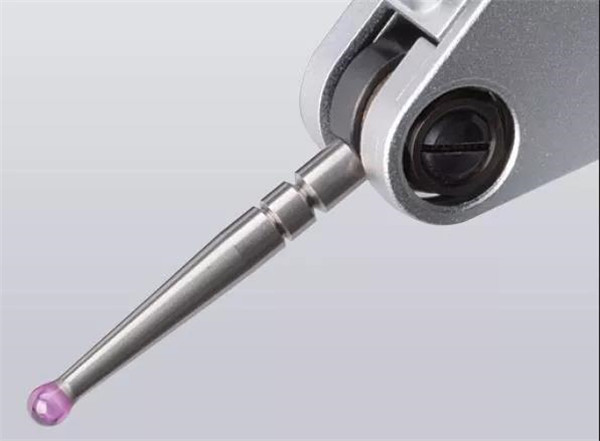

  3.3  分度值0.002mm和0.001mm的機型延長了測頭的長度，易用性得到進一步提升。


  3.4  采用的紅寶石測頭的耐磨損性優越，為硬質合金的數倍。不導電，可以安心在電火花加工機床上使用。



  4.關于種類

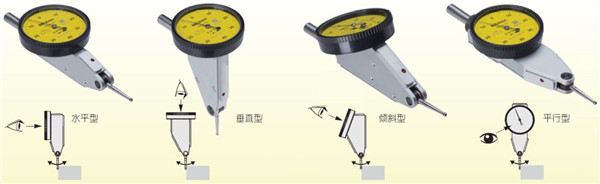

  適應不同視線設計的豐富產品類型，一般分為水平型、垂直型、傾斜型、平行型、通用型和袖珍型等，滿足多種測量需求。




  5.關于指示精度

  杠桿表的指示精度的誤差允許值如下表：





  以上總結的是關于日本三豐杠桿百分表的各部位名稱及結構詳細講解！
